○ OPEN API 템플릿 만들기 - ER Diagram



이 포스팅은 Spring Framework 4.x 버전을 이용하였습니다.

---

목차

• 화면정의서
• 유스케이스
• ER Diagram
• API 명세서
• 프로젝트 설계
• 프로젝트 구현

---

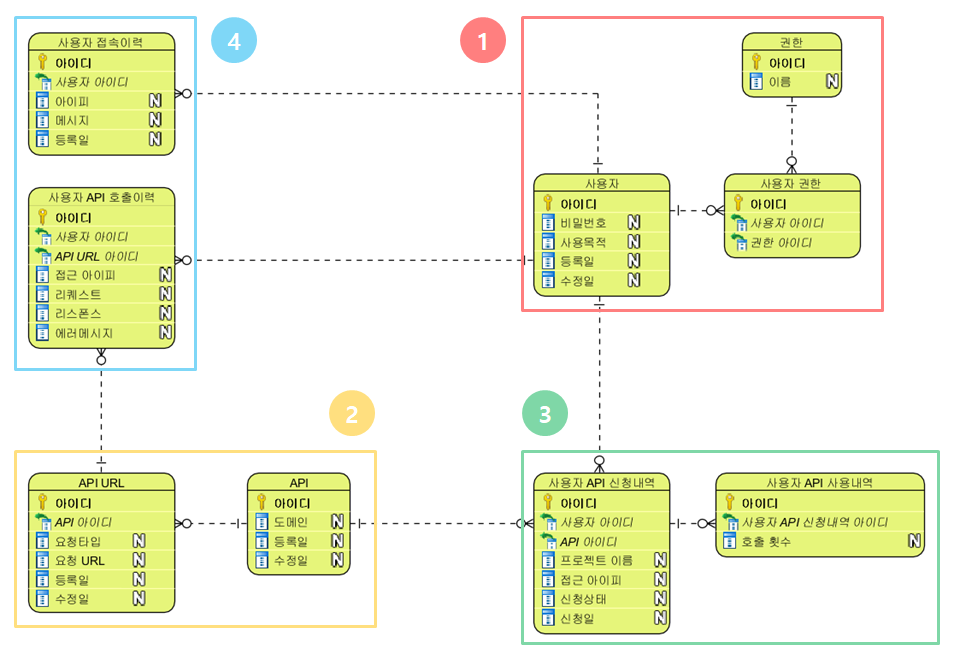

ER Diagram - 개념설계



ER Diagram - 개념설계







1. 사용자/권한 정보



테이블명 : 사용자 (API_USER)

사용자의 정보를 가지고 있는 테이블입니다.

로그인 / 회원가입 시 주로 사용됩니다.

No	컬럼명	컬럼내용	부가정보
1	id	사용자 아이디	Primary Key
2	password	사용자 비밀번호	-
3	purpose	OPEN API 사용목적	-
4	create_at	등록일	-
5	update_at	수정일	-



테이블명 : 권한 (API_AUTH)

사용자가 가질 수 있는 권한의 종류에 대한 정보를 가지고 있는 테이블입니다.

사용자/관리자 와 같이 특정 페이지 및 API에 대한 접근권한을 별도로 지정하고 싶은 경우에 사용되는 테이블입니다.

No	컬럼명	컬럼내용	부가정보
1	id	권한 아이디	Primary Key
2	name	권한 이름	-



테이블명 : 사용자 권한 (API_USER_AUTH)

사용자가 가진 권한에 대한 정보를 다루고 있는 테이블입니다.

권한 테이블에 있는 정보를 바탕으로 사용자에게 권한을 부여하거나 제거하는 경우에 주로 사용됩니다.

이 테이블의 정보를 바탕으로 접근권한을 검증하는 로직이 수행됩니다.

No	컬럼명	컬럼내용	부가정보
1	id	사용자 권한 아이디	Primary Key
2	api_user_id	사용자 아이디	Foreign Key
3	api_auth_id	권한 아이디	Foreign Key





2. API 정보



테이블명 : API (API)

API에 관한 정보를 가지고 있는 테이블입니다.

API URL 정보를 하나로 묶는 그룹 역할로만 사용중이지만, 추후 API에 대한 설명이나 별도의 부가정보를 추가하여 사용하실 수 있습니다.

No	컬럼명	컬럼내용	부가정보
1	id	API 아이디	Primary Key
2	domain	API 도메인	-
3	name	API 이름	-
4	create_at	등록일	-
5	update_at	수정일	-



테이블명 : API URL (API_URL)

API에 대한 URL 정보를 가지고 있는 테이블입니다.

특정 API가 가지고 있는 모든 URL을 등록하여 사용자에게 어떤 API 요청을 이용할 수 있는지에 대한 정보를 제공합니다.

No	컬럼명	컬럼내용	부가정보
1	id	API URL 아이디	Primary Key
2	api_id	API 아이디	Foreign Key
3	request_type	요청타입	GET PUT POST DELETE
4	request_url	요청 URL	-
5	create_at	등록일	-
6	update_at	수정일	-





3. API 이용



테이블명 : 사용자 API 신청내역 (API_USE_APPLY)

사용자가 API 사용신청을 하는 경우에 입력해야하는 정보들을 가지고 있는 테이블입니다.

접근 아이피를 등록하여, 해당하는 아이피에서의 이용만 가능합니다.

No	컬럼명	컬럼내용	부가정보
1	id	사용자 API 신청내역 아이디	Primary Key
2	api_user_id	사용자 아이디	Foreign Key
3	api_id	API 아이디	Foreign Key
4	project_name	프로젝트 이름	-
5	ip	접근 아이피	-
6	status	신청상태	0: 승인대기 1: 승인 2: 승인취소
7	create_at	신청일	-



테이블명 : 사용자 API 사용내역 (API_USE_HISTORY)

각 사용자가 API를 신청 후 얼마나 사용했는지를 보여주는 테이블입니다.

하루 요청 1000회 무료제공과 같은 옵션을 적용하는 경우에 사용할 수 있는 정보입니다.

No	컬럼명	컬럼내용	부가정보
1	id	사용자 API 사용내역 아이디	Primary Key
2	api_user_apply_id	사용자 API 신청내역 아이디	Foreign Key
3	call_count	호출횟수	-





4. 사용이력



테이블명 : 사용자 접속이력 (API_USER_LOG)

OPEN API 포탈 사이트의 로그인/로그아웃 이력을 관리하는 테이블입니다.

추후 메뉴 사용이력과 같이 다른 종류의 이력을 관리할 수 있습니다.

No	컬럼명	컬럼내용	부가정보
1	id	아이디	Primary Key
2	api_user_id	사용자 아이디	Foreign Key
3	ip	아이피	-
4	message	메시지	-
5	create_at	등록일	-



테이블명 : 사용자 API 호출이력 (API_USER_REQUEST_LOG)

사용자가 API를 이용하는 경우,  API 호출에 대한 요청 및 응답에 대한 정보를 암호화하여 기록합니다.

No	컬럼명	컬럼내용	부가정보
1	id	아이디	Primary Key
2	api_user_id	사용자 아이디	Foreign Key
3	api_url_id	API URL 아이디	Foreign Key
4	ip	접근아이피	-
5	request	리퀘스트	양방향 암호화
6	response	리스폰스	양방향 암호화
7	error_message	에러메시지	-
